SIAIF立式帶座外球面軸承SY50TF/VA228詳細信息
帶加長內圈和緊定螺釘鎖緊的高溫立式ISO 標準鑄鐵軸承座球軸承單元
立式（軸臺式）球軸承單元包括一個安裝在鑄鐵軸承座內的嵌入式軸承，軸承座可通過螺栓安裝在支撐面上。 這種單元適用于旋轉方向固定或交替的高溫應用。 內圈兩側加長，通過擰緊內圈上的緊定螺釘鎖定在軸上，便于安裝。
堅固
適合高溫應用
適合恒定和交替旋轉
安裝方便
軸承已預填潤滑脂并配備密封
可在軸上快速鎖定

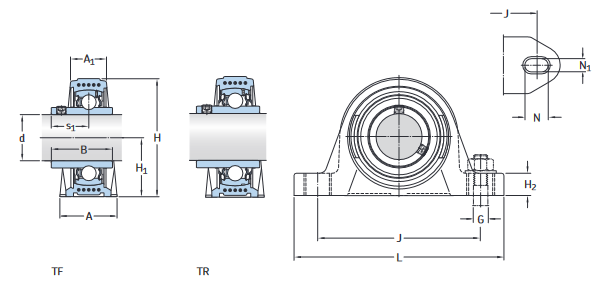

尺寸
| d | 50 mm | 軸徑 |
|---|---|---|
| d1 | ≈62.51 mm | 內圈擋邊直徑 |
| A | 54 mm | 底座寬度 |
| A1 | 34 mm | 最高寬度 |
| B | 51.6 mm | 內圈寬度 |
| B4 | 9 mm | 鎖定扣側面到螺紋中心距離 |
| H | 57.2 mm | 球形外表面的中心高度 |
| H1 | 22 mm | 階梯高度 |
| H2 | 114 mm | 總高度 |
| J | 157 mm | 連接螺栓之間的距離 |
| J | min.149 mm | 連接螺栓之間的最小距離 |
| J | max.165 mm | 連接螺栓之間的最大距離 |
| L | 203 mm | 總寬度 |
| N | 18 mm | 連接螺栓孔的寬度 |
| N1 | 26 mm | 連接螺栓孔的長度 |
| s1 | 32.6 mm | 鎖定扣側面到滾道中心的距離 |
數據計算
| 基本額定動荷 | C | 35.1 kN |
|---|---|---|
| 基本額定靜負荷 | C0 | 23.2 kN |
| 極限轉速 | 120 r/min | |
| 工作溫度 | T | max.350 °C |
安裝信息
| 緊定螺釘 | G2 | M10x1 |
|---|---|---|
| 緊定螺釘?shù)牧前馐殖叽?/span> | 5 mm | |
| 推薦的緊定螺釘擰緊力矩 | 16.5 N·m | |
| 連接螺栓，推薦公制 | G | 16 mm |
| 連接螺栓，推薦英制 | G | 0.625 in |
| 軸承材料 | 高溫鋼 | |
| 涂層 | 涂磷酸錳 | |
| 重量 | 2.65 kg |
SIAIF立式帶座外球面軸承 SY50TF/VA228 詳細參數
立式帶座外球面軸承選江蘇魯岳高溫軸承制造有限公司，SIAIF耐高溫軸承廠家主要生產耐高溫軸承、不銹鋼軸承、無油軸承、自潤滑軸承、免維護軸承立式帶座外球面軸承SY50TF/VA228,SIAIF立式帶座外球面軸承SY50TF/VA228產品相關信息：型號：SY50TF/VA228， 品牌：SIAIF軸承 , 類型：立式帶座外球面軸承 ， 內徑：50mm , 外徑：203mm , 厚度：114mm , 想要更多的了解無錫SIAIF立式帶座外球面軸承SY50TF/VA228的相關產品信息，可以撥打服務熱線 ，我們會為您詳細介紹產品的相關服務。
江蘇魯岳高溫軸承制造有限公司生產的SIAIF立式帶座外球面軸承 SY50TF/VA228 使用范圍很廣，主要應用于鋼廠冶金、玻璃、鍋爐、噴漆設備、礦山機械、輸送機、顆粒機、農機設備、傳輸裝置、高速風機、真空設備、窯爐窯車、機床設備、工程機械、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的SIAIF立式帶座外球面軸承SY50TF/VA228產品價格合理，保證質量，滿足客戶的產品工藝需求。
